Alors que la classe de performance éprouvée du PTF-SUB2 se poursuit avec le PTF-SUB3, le PTF-MIU est particulièrement adapté aux systèmes Pick-by-Light de grande taille.
La complexité toujours croissante des processus de préparation de commandes ou d`approvisionnement de matériel et les exigences accrues en matière de disponibilité du système et de sécurité future exigent une configuration plus flexible et une adaptation plus rapide des systèmes de préparation de commandes associés.
Depuis de nombreuses années, KBS Industrieelektronik GmbH utilise l’unité d’interface PTF-SUB2 dans ses systèmes Pick-by-Light comme interface entre le système de bus des modules Pick-by-Light et l’ordinateur de commande correspondant dans différentes versions.
Afin de mieux faire face aux différents types d’installations, deux nouvelles variantes d’unités d’interface ont été développées. Dans la continuité de la classe de performance éprouvée du PTFSUB2, KBS propose désormais la nouvelle version PTF-SUB3. La version PTF-MIU a été spécialement développée pour des installations plus grandes.
Les deux variantes sont basées sur un système d’exploitation Linux et offrent donc des avantages considérables en termes de sécurité ainsi qu’une gestion des processus moderne avec un bon rapport qualité / prix. En outre, cette plate-forme permettra à l’avenir la mise en oeuvre des logiciels Device Manager ainsi que d’application dans l’unité d’interface, ce qui augmentera davantage la flexibilité et la convivialité.

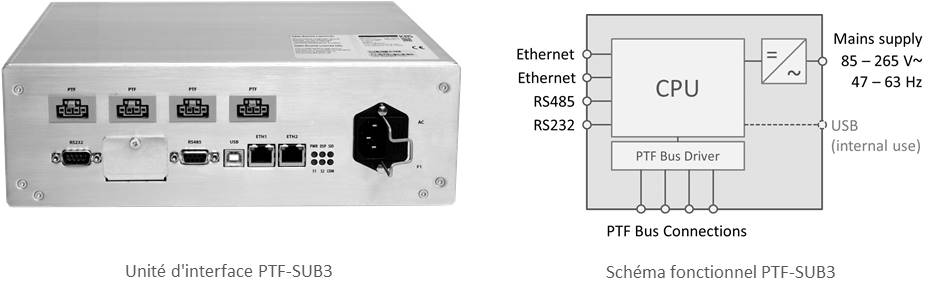

Unité d’interface PTF-SUB3
La nouvelle version – PTF-SUB3 – a maintenant un certain nombre de nouvelles caractéristiques et fonctionnalités, spécialement conçues pour être utilisées dans des configurations fréquemment modifiées de zones de picking, telles que les supermarchés dans la logistique de production.
Les deux fonctions de base – l’alimentation électrique des modules connectés Pick-by-Light – et la fonctionnalité d’interface conforme aux standards industriels des PTF-BUS comme Ethernet, RS 485 ou RS 232 ont été optimisées. La nouvelle alimentation électrique à large plage (85 – 265 VCA, 47 – 63 Hz) avec une très faible puissance absorbée à vide de quelques watts permet une utilisation dans le monde entier et permet le raccordement de composants Pick-by-Light jusqu’à une puissance de 150 W. Un deuxième port Ethernet RJ45 permet la connexion en cascade de plusieurs unités d’interface sans commutateurs supplémentaires. Cela peut même être réalisé de manière redondante lors de l’utilisation d’un commutateur compatible avec les protocoles STP/RSTP.
Cependant, l’innovation la plus importante pour l’utilisateur est le fait que la prise de branchement secteur et les connexions pour les câbles PTF-BUS soient conçus comme des connecteurs autobloquants ou verrouillables. Cela signifie que l’appareil ne doit plus être ouvert pour des modifications d’installation, de configuration ou de lay-out de l’installation Pick-by-Light.
Les cavaliers et commutateurs DIP pour la configuration du matériel des interfaces sont protégés derrière un écran de protection. Pour le diagnostic sur site, le contrôleur dispose de six voyants d’état généraux et de deux voyants supplémentaires sur les interfaces Ethernet. Toutes les caractéristiques d’état importantes telles que la tension d’entrée et de sortie, la température ou l’état de communication sont surveillées en permanence et transmises à l’ordinateur de commande en temps réel en cas de situation d’urgence.

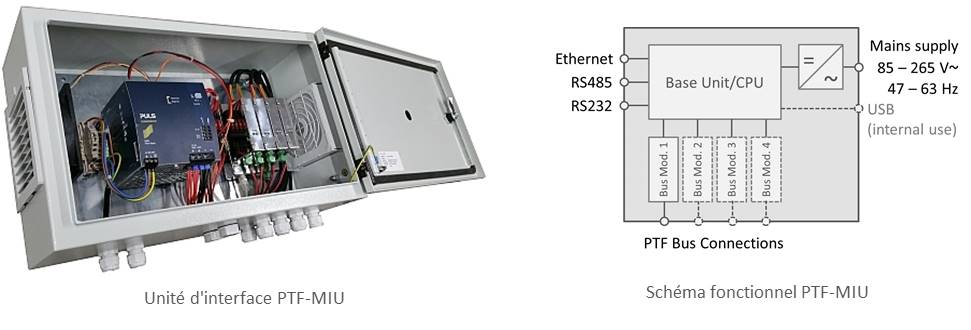

Unité d’interface PTF-MIU
L’unité d’interface PTF-MIU a été spécialement conçue pour des installations Pick-by-Light plus grandes et celles présentant de légères modifications prévisibles de la topologie de stockage. La conception modulaire garantit une flexibilité maximale en ce qui concerne la conception et l’extensibilité de votre système Pick-by-Light.
Selon la taille de l’installation Pick-by-Light, l’alimentation appropriée est sélectionnée. L’interface entre les modules Pick-by-Light et l’ordinateur de contrôle est réalisée de manière modulaire. En plus de l’unité de base, un ou plusieurs modules de bus sont utilisés en fonction des modules Pick-by-Light à piloter. Ainsi, dans la configuration maximale, plusieurs centaines de modules Pick-by-Light peuvent être connectés à une seule unité d’interface, ce qui réduit considérablement l’effort d’installation et simplifie la configuration.
